Компенсация в трубопроводах тепловых сетей может проводиться двумя способами. Это создание трубопроводов, которые выполняют функцию самокомпенсации, и при помощи установки компенсаторов.

Подбор и расчет компенсаторов

Компенсационные устройства подбирают в зависимости от теплового удлинения трубопровода и напряжению в трубе. Перед установкой компенсатора необходимо провести его растяжку. Холодная растяжка проводится на 50-100% от теплового удлинения трубопровода. Она может выполняться до установки компенсатора или уже непосредственно на трубопроводе. Для предварительной растяжки используют специальное винтовое приспособление. Растянутый компенсатор устанавливается на участок трубопровода с данным приспособлением, далее стыкуется сваркой или фланцевым соединением, а перед прогревом и продувкой трубопровода приспособление снимают.

Работа компенсатора заключается в следующем. Когда происходит тепловое удлинение трубопровода, осуществляется скольжение винилпластовых патрубков по отношению друг к другу. Причем вкладыш из пластиката дает возможность обеспечить герметичность компенсационного устройства.

Ранее в трубопроводах тепловых сетей использовались компенсаторы сальникового типа, а также S-, П- и Г-образные типы. Такие компенсационные устройства имеют достаточно большое количество недостатков. Причем, сальниковые компенсаторы обладают наиболее дорогим обслуживанием. Уплотнительный материал нужно периодически заменять, уплотнители – перетягивать, а при подземной прокладке теплопровода необходимо использование дорогостоящих камер. Но даже при постоянном техническом обслуживании сальниковые компенсаторы будут давать протечки теплопровода. А это при большой протяженности трубопровода существенные бюджетные затраты. В то же время П-образные компенсаторы обладают достаточно большими габаритами, а при условии занимания дорогостоящей городской земли, использование таких устройств нецелесообразно.

Сильфонные компенсаторы с кожухом

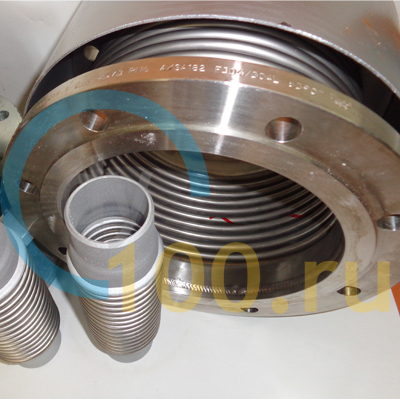

Именно поэтому уже на протяжении более 30 лет применяется компенсатор сильфонный с кожухом. Основными составляющими таких компенсаторов являются один или два сильфона (гофрированные оболочки из нержавеющей стали), стальные патрубки для присоединения к трубопроводу, защитный кожух, закрепленный на стойках винтами. Сильфонные компенсаторы могут быть выполнены под приварку, с фланцевым соединением, с разными диаметрами и двухсекционные.

Прямолинейные участки трубопроводов, которые расположены между неподвижными опорами, получают приращение длины при изменении температурного режима. Возникающее напряжение, растяжение или сжатие приводит к изгибу трубы и ее разрушению. Компенсатор сильфонный с кожухом имеет специальную гофру, которая упруго деформируется, тем самым компенсируя изменение длины трубопровода. Преимущество сильфонных компенсаторов в том, что они устанавливаются в любом месте трубопровода, не требуют технического обслуживания и устройства специальных камер.
