Любой трубопровод может во время эксплуатации расширяться или удлиняться в размере. В основном это происходит из-за резкого перепада температуры теплоносителя. Иногда причиной становится резкий перепад температуры окружающей атмосферы. Трубы имеют большую протяженность и поэтому деформации достигают гигантских размеров. Чтобы трубопровод был защищен, его проектируют таким образом, чтобы трубы могли менять свои размеры при изменении условий эксплуатации. Но чаще всего способности самокомпенсации труб оказывается недостаточно или ее невозможно применить. В этом случае используются компенсаторы.

Описание компенсаторов

Компенсатор – это устройство, позволяющее компенсировать движение трубопровода, которое появляется при прохождении сред внутри труб. Устройство также компенсирует тепловое расширение, которое возникает из-за нагрева стенок трубопровода рабочей средой и разделяет среды. В конечном счете, компенсатор способствует длительной эксплуатации любого трубопровода и его бесперебойной работе.

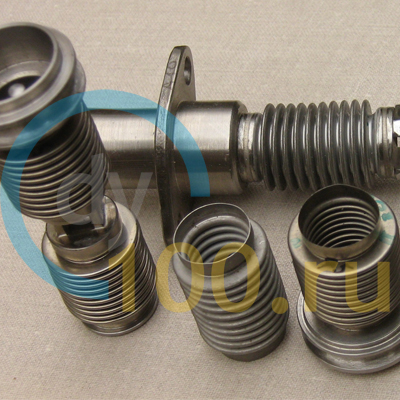

Типы компенсаторов различаются в зависимости от конструктивных особенностей и назначения:

• Сальниковые
• Линзовые
• Резиновые (с гибкой вставкой)
• Сильфонные осевые (КСО), фланцевые (КСФ), стартовые, поворотные и сдвиговые компенсаторы

Рассмотрим разновидности более подробно.

• Сальниковый компенсатор предназначен для водяных и паровых трубопроводов.
• Линзовое устройство изготавливается из стали и имеет круглое или прямоугольное сечение. Используется в химической, газовой и нефтеперерабатывающей отраслях.
• Выделяют 2 подвида резинового компенсатора – фланцевый и муфтовый. Его применяют для снижения уровня гидравлических ударов, вибрации и шума.
• Сильфонный компенсатор используется для компенсации температурного удлинения водяных тепловых сетей.

Компенсаторы находят применение в разных отраслях. Определенное количество компенсационных устройств требуется в зависимости от вида хозяйственной или производственной деятельности. Это зависит от специфики деятельности и ее масштаба. Условно выделяют 2 группы отраслей.

Решения в области компенсационных устройств

Большое количество типовых компенсаторов требуется для газо -, водо- и теплоснабжения. Типовые устройства дешевле, чем специально изготовленные. Для решения разных инженерных задач по установке и эксплуатации трубопровода применяются комбинации типовых компенсаторов, которые различаются по своему функциональному назначению.

Компенсаторы со специальной конструкцией требуются в таких отраслях, как машиностроение, транспорт, энергетика, в добывающей промышленности и химической. Имеются в виду угловые, осевые, боковые и универсальные устройства. Эти типы компенсаторов различаются в зависимости от конфигурации присоединительных фитингов, материалов фитингов и сильфона, используемыми анкерными подкреплениями, схемой использования сильфона (в зависимости от того с какой стороны оказывается давление - с внутренней или с внешней).
