Сильфонный компенсатор устанавливается в целях поглощения теплового расширения трубы. Основной источник изменения размеров трубопровода – это температура жидкости или рабочей среды. Но иногда сжатие и удлинение трубопровода вызывается изменением температуры окружающей среды.

Сильфонный компенсатор устанавливается на трубопроводе несколькими способами.

Монтаж осевых сильфонных компенсаторов: схемы

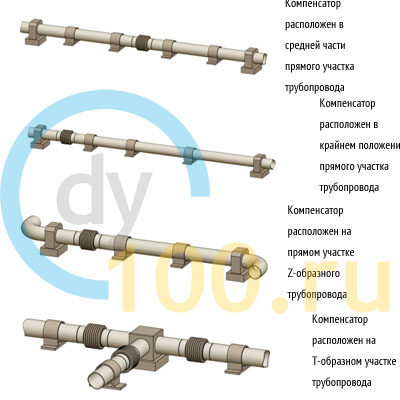

Установка сильфонных компенсаторов

Как определить точки установки компенсатора и направляющих опор

Чтобы обеспечить правильную работу трубопровода необходимо разделить трубопровод на отдельные участки. На каждом их будет установлен сильфонный компенсатор. Задача компенсатора заключается в контроле расширения трубопровода в осевом направлении между неподвижными опорами и в обеспечении жесткости конструкции.

Все силы, действующие на трубопроводе, принимаются на неподвижные опоры. Выравнивание движения сильфона компенсатора обеспечивается посредством направляющих (скользящих) опор для труб. Опоры не допускают, чтобы трубопровод сместился со своей оси. Если трубопровод не будет оборудован направляющими опорами, сильфонный компенсатор может потерять устойчивость и это приведет к аварии.

Монтаж сильфонного компенсатора: основные рекомендации

Осевой сильфонный компенсатор должен быть установлен рядом с неподвижной опорой. Чтобы обеспечить жесткость всей конструкции осевой сильфонный компенсатор монтируется не далее чем 4Ду от опоры. Это правило позволит обеспечить бесперебойную работу трубопровода и максимально продлить срок его службы.

Параметры сильфонного компенсатора должны быть следующими:

Давление Ру, выражается в МПа;

Диаметр Ду, выражается в мм;

Компенсирующая способность, выражается в мм.

Компенсатор должен соответствовать диаметру и давлению трубопровода;

На 2 неподвижные и последовательно стоящие опоры должно приходиться не более одного сильфонного компенсатора;

Используются рамочные, с хомутами и другие охватывающие опоры, т.к. не должна создаваться большая сила трения. Также применяются фторопластовые прокладки. Не должны создаваться заклинивания и перекосы при движении труб. Допускаются люфты размером 1 мм для Ду?100мм и 1,6мм для Ду?125;

Учитываются влияющие силы (сила трения, упругости и т.д.) при проведении расчета для трубопровода;

Выбирается наилучший вариант размещения сильфонного компенсатора на трубопроводе;

Опрессовка труб давлением производится при максимальных показателях - 1,25хРу;

Опрессовка проводится строго после полной установки трубопровода;

Если осевой сильфонный компенсатор установлен на определенном участке трубопровода, то здесь запрещены угловые усилия, напряжения скручивания и поперечные перемещения

Между компенсатором и опорами выдерживается следующее расстояние

Первая направляющая опора располагается на расстоянии от сильфонного компенсатора до 4 диаметров труб. Между первой и второй направляющей расстояние должно составлять 14 диаметра труб.

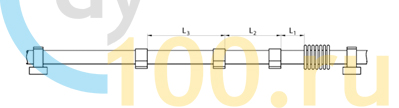

Сильфонный компенсатор. Схема монтажа

L1 = 4Ду

L= 14Ду

L3 соответствует максимальному расстоянию между осями направляющих опор (см. график)

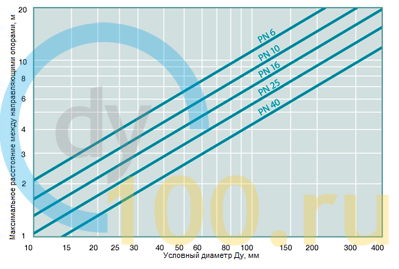

На графике приведено максимальное расстояние между скользящими опорами, которое рекомендуется в зависимости от давления, диаметра трубопровода и расстояния между опорами:

График сильфонных компенсаторов

Приведенные на графике расстояния стандартны. Их получают при расчете трубопровода на устойчивость и прочность.

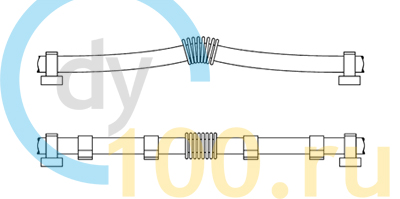

Как правильно располагать компенсаторы, направляющие и неподвижные опоры показано на рисунке. На рисунке видно, какое влияние оказывают направляющие (скользящие) на устойчивость трубопровода.

Правильное расположение компенсаторы, направляющие и неподвижные опоры
