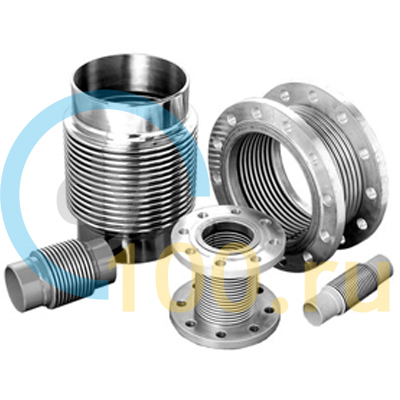

Сильфонный компенсатор обычно подбирается в зависимости от показателей по следующим позициям:
- Какая среда протекает в трубе
- Какое испытательное, проектное или рабочее давление
- Температура рабочая и проектная
- Какой тип сильфонного компенсатора используется
- Какие перемещения прикладываются к сильфону
Применение компенсатора в различных средах возможно благодаря материалу, из которого изготовлен сильфон. Обычно применяется нержавеющая сталь AISI321/12Х18Н10Т. Но если среда коррозийная, для изготовления используют другие материалы.
Расчет компенсатора
Расчет компенсатора и программа его использования зависит от того давления, которое применяется в трубопроводе. При этом важно знать, какому пробному, рабочему и проектному давлению будет подвергаться сильфон. Проектируется этот элемент для использования при максимальном возможном давлении.
Сильфон может изменять форму в зависимости от тех усилий, которые прикладываются к нему. Количественно перемещение выражается следующим образом: боковое, осевое и угловое смещение. Перемещение сильфона рассчитывают исходя из температурных показателей и коэффициента теплового расширения. Перемещение, которое появляется под воздействием внешней физической силы также должно учитываться.
При подборе компенсатора учитывают следующую информацию:
- Амплитуда вибрации
- Частота вибрации
- Собственная частота системы
Виды компенсаторов и особенности их подбора
- Осевые сильфонные компенсаторы – проектируются для корректирования растягивающих или сжимающих перемещений, возникающих вдоль продольной оси сильфонов.
- Самонаправляющиеся сильфоны – корпус такого компенсатора воспринимает поперечные нагрузки, поэтому нет необходимости устанавливать его вблизи опор. Устройство оснащено внутренней втулкой и наружным корпусом. Если трубопровод был неточно сцентрирован, то установить в него изделие будет невозможно.
- Сильфонные осевые компенсаторы наружного давления – используются при сочетании большого осевого перемещения и высокого давления.
- Несвязанные сильфонные двойные компенсаторы – 2 сильфона соединяются центральной трубкой. Изделие используется для сдвиговых и для осевых перемещений.
- Связанные сильфонные двойные компенсаторы – в работе устройства используются связывающие стержни, которые сдерживают эффект разрыва, возникающий из-за давления и перегрузок. Цель проектирования стержня состоит в восприятии нагрузки от давления, возникающего внутри соединения.
- Угловые одношарнирные сильфонные компенсаторы – применение компенсатора связано с перемещением в одной плоскости шарнирных соединений и управлением угловых перемещений сильфонов.
- Двухшарнирные сильфонные компенсаторы – 2 одношарнирных сильфона соединены между собой посредством стержня, который связывает края.
- Сильфонные поворотные компенсаторы в подвесе – устройства изготовлены с карданным подвесом и за счет него воспринимают повороты в любой плоскости.
- Сильфоны, уравновешивающие давление – преодолевают проблемы там, где присутствует высокое давление и большие диаметры. При этом используются опоры и направляющие.
