Оформления обязательного акта требует растяжка сильфонных компенсаторов на величину, которая указывается в разработанном проекте, причем учитывать при сварке замыкающих стыков следует поправки на температуру воздуха. Необходимых показателей добиваются использованием при растяжке деревянных вставок одинакового размера, которые размещаются между фланцами. При сечении прямоугольном их располагают в 4-х углах, при варианте круглого сечения уже в 4-х местах взаимноперпендикулярного диаметра.

Процесс растяжки сильфонных компенсаторов

Один из разъемов трубопровода используется для  растяжки, если она организуется непосредственно на месте монтажа компенсатора, что осуществляется между фланцевыми соединениями либо двумя торцами труб, которые предполагают сваривать. Когда проходит сборка трубопровода зазор, необходимый для размещения временного кольца и соответствующий величине растяжки, оставляют в зоне выполнения холодного натяга. Привариванием особых накладок под названием «петушки» или изготовлением наплавок по кругу предотвращают соскальзывание хомутов.

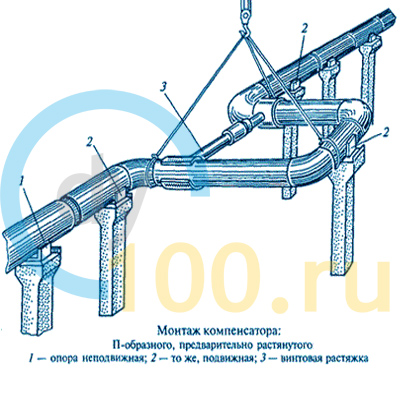

Растяжка П-образных компенсаторов осуществляется в строгом соответствии с требованиями разработанного проекта, как и с учетом температурного режима, сопровождающего монтаж. Способ осуществления данного процесса, полученные результаты предварительной растяжки и температуры, при которой она происходила,  находят отражение в производственном журнале. Компенсатор придется приварить одним концом к трубопроводу, если рассматриваемый процесс запланирован на время проведения монтажных работ, величина растяжки определит необходимый зазор при размещении второго конца трубопровода. Нужные данные отражены в сопроводительных чертежах, при их отсутствии рекомендуют брать во внимание по 5 мм на каждую имеющуюся волну.

Особенности

Любая растяжка сильфонных компенсаторов находит упоминание в составленном акте, в котором содержатся данные о строительной длине этих устройств на начало проводимой процедуры и по ее окончанию. Когда монтируют компенсаторы, которые предполагается использовать при низких температурах, растяжку заменяют предварительным сжатием. Особенностями отличается растяжка компенсаторов на трубопроводах, в изготовлении которых участвовала легированная сталь, в этом случае отказываются от наплавки валиков. Все работы еще до установки компенсатора требуют достаточного укрепления его распорки для того, чтобы заранее предупредить возможное ее выпадение, когда устройство будут поднимать.

Проконтролировать компенсаторы перед их установкой рекомендуется с помощью их внешнего осмотра. Подвергают компенсаторы сжатию или растяжке на заложенную в проекте величину перед окончательным присоединением к трубопроводу. На нем  требуется установить сжимающее или распорное приспособление, избавляются от которого по мере окончательного закрепления трубопровода на неподвижных опорах. Сопровождающие проект чертежи информируют о величине предварительного сжатия либо растяжки.
